產品中心

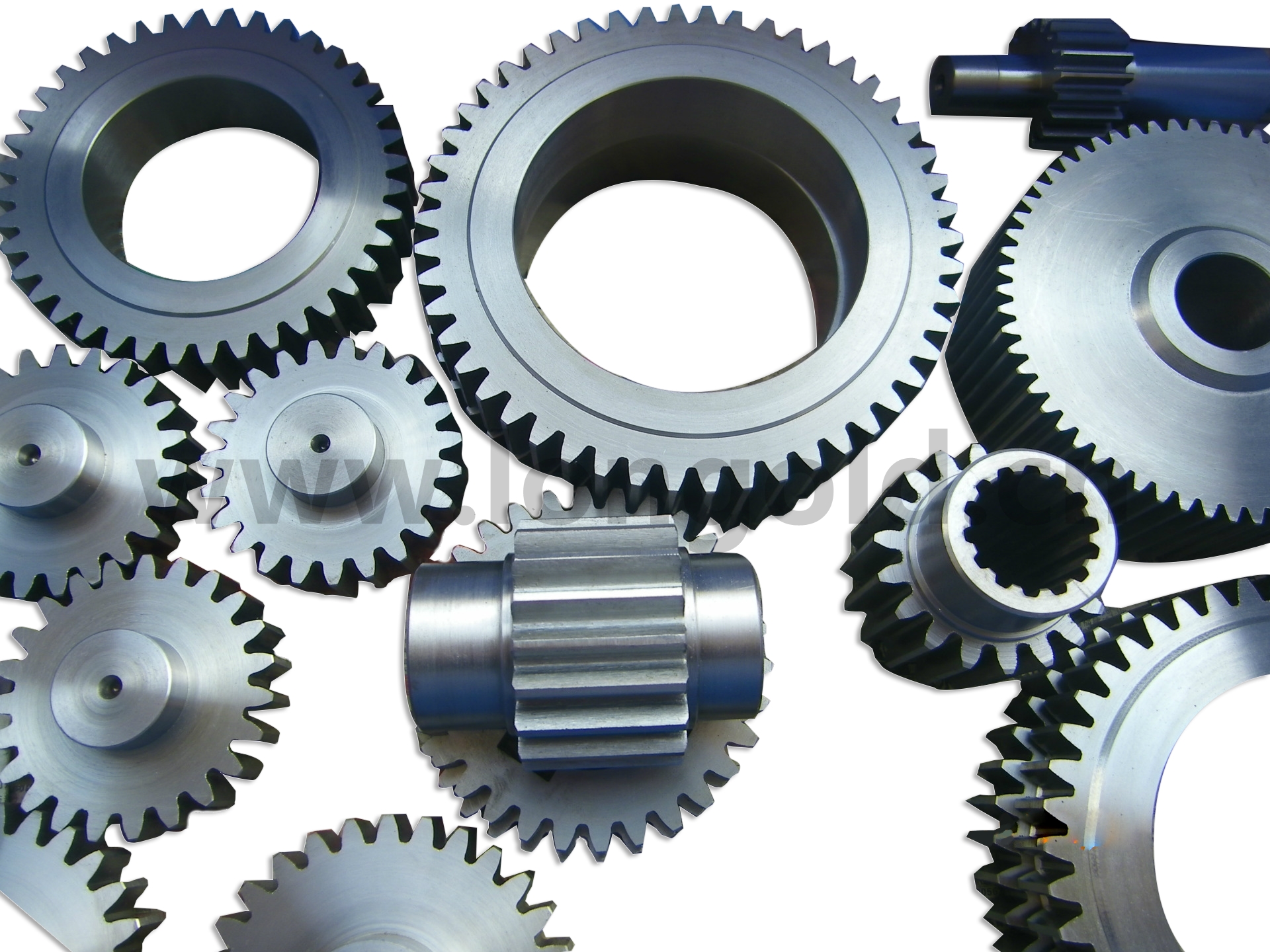

齒輪I

輪緣上有齒能連續嚙合傳遞運動和動力的機械元件。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

簡介

◎ 齒輪是輪緣上有齒能連續嚙合傳遞運動和動力的機械元件。

特點

◎ 瞬時傳動比恒定。非圓齒輪傳動的瞬時傳動比能按需要的變化規律來設計。

◎ 傳動比范圍大，可用于減速或增速。

◎ 速度（指節圓圓周速度）和傳遞功率的范圍大，可用于高速（v>40m/s），中速和低速（v<25m/s）的傳動；功率從小于1W到105KW。

◎ 傳動效率高。一對高精度的漸開線圓柱齒輪，效率可達99%以上。

◎ 結構緊湊，適用于近距離傳動。

◎ 制造成本較高。某些具有特殊齒形或精度很高的齒輪，因需要專用的或高精度的機床，刀具和量儀等，故制造工藝復雜，成本高。

◎ 精度不高的齒輪，傳動時的噪聲，振動和沖擊大，污染環境。

◎ 無過載保護作用。

型號表示

（1）模數：3

（2）齒數：12

（3）帶凸臺

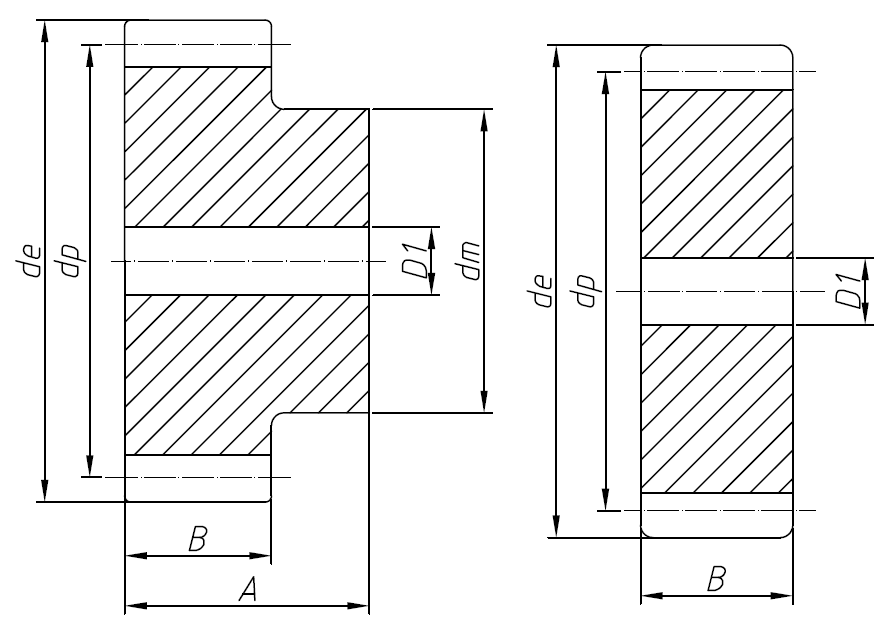

標準直齒圓柱齒輪

壓力角20°

模數	齒輪總厚A	齒厚B
模數	mm	mm
1	25	15
1.5	30	17
2	35	20
2.5	45	25
3	50	30
4	60	40
5	75	50
6	80	60

Z	模數 1				模數 1.5				模數 2				模數 2.5
Z	de	dp	dm	D1	de	dp	dm	D1	de	dp	dm	D1	de	dp	dm	D1
12	14	12	9	6	21.0	18.0	14	8	28	24	18	10	35.0	30.0	22	10
13	15	13	10	6	22.5	19.5	15	8	30	26	20	10	37.5	32.5	25	10
14	16	14	11	6	24.0	21.0	17	8	32	28	22	10	40.0	35.0	28	10
15	17	15	12	6	25.5	22.5	18	8	34	30	24	10	42.5	37.5	30	10
16	18	16	13	6	27.0	24.0	19	8	36	32	25	10	45.0	40.0	32	12
17	19	17	14	6	28.5	25.5	20	8	38	34	25	10	47.5	42.5	35	12
18	20	18	15	8	30.0	27.0	20	8	40	36	25	10	50.0	45.0	35	12
19	21	19	15	8	31.5	28.5	20	8	42	38	25	10	52.5	47.5	35	12
20	22	20	16	8	33.0	30.0	25	8	44	40	30	10	55.0	50.0	40	12
21	23	21	16	8	34.5	31.5	25	10	46	42	30	12	57.5	52.5	40	14
22	24	22	16	8	36.0	33.0	25	10	48	44	30	12	60.0	55.0	45	14
23	25	23	18	8	37.5	34.5	25	10	50	46	30	12	62.5	57.5	45	14
24	26	24	20	10	39.0	36.0	25	10	52	48	35	12	65.0	60.0	45	14
25	27	25	20	10	40.5	37.5	30	10	54	50	35	12	67.5	62.5	50	14
26	28	26	20	10	42.0	39.0	30	12	56	52	40	12	70.0	65.0	50	14
27	29	27	20	10	43.5	40.5	30	12	58	54	40	12	72.5	67.5	50	14
28	30	28	20	10	45.0	42.0	30	12	60	56	40	12	75.0	70.0	50	14
29	31	29	20	10	46.5	43.5	30	12	62	58	40	14	77.5	72.5	50	14
30	32	30	20	10	48.0	45.0	30	12	64	60	40	14	80.0	75.0	55	14
31	33	31	25	10	49.5	46.5	35	12	66	62	45	14	82.5	77.5	55	16
32	34	32	25	10	51.0	48.0	35	12	68	64	45	14	85.0	80.0	55	16
33	35	33	25	10	52.5	49.5	35	12	70	66	45	14	87.5	82.5	55	16
34	36	34	25	10	54.0	51.0	35	12	72	68	45	14	90.0	85.0	55	16
35	37	35	25	10	55.5	52.5	35	12	74	70	45	14	92.5	87.5	60	16
36	38	36	25	10	57.0	54.0	35	12	76	72	45	14	95.0	90.0	60	16
37	39	37	25	10	58.5	55.5	40	12	78	74	50	14	97.5	92.5	60	16
38	40	38	25	10	60.0	57.0	40	12	80	76	50	14	100.0	95.0	60	16
39	41	39	25	10	61.5	58.5	40	12	82	78	50	14	102.5	97.5	60	16
40	42	40	25	10	63.0	60.0	40	12	84	80	50	14	105.0	100.0	70	16
41	43	41	30	10	64.5	61.5	40	12	86	82	50	16	107.5	102.5	70	16
42	44	42	30	10	66.0	63.0	50	12	88	84	55	16	110.0	105.0	70	16
43	45	43	30	10	67.5	64.5	50	12	90	86	55	16	112.5	107.5	70	16
44	46	44	30	10	69.0	66.0	50	12	92	88	55	16	115.0	110.0	70	16
45	47	45	30	10	70.5	67.5	50	12	94	90	60	16	117.5	112.5	70	16
46	48	46	30	10	72.0	69.0	50	14	96	92	60	16	120.0	115.0	70	20
47	49	47	30	10	73.5	70.5	50	14	98	94	60	16	122.5	117.5	80	20
48	50	48	30	10	75.0	72.0	50	14	100	96	70	16	125.0	120.0	80	20
49	51	49	30	10	76.5	73.5	50	14	102	98	70	16	127.5	122.5	80	20
50	52	50	30	12	78.0	75.0	50	14	104	100	70	16	130.0	125.0	80	20
51	53	51	40	12	79.5	76.5	60	14	106	102	70	16	132.5	127.5	80	20
52	54	52	40	12	81.0	78.0	60	14	108	104	70	16	135.0	130.0	90	20
53	55	53	40	12	82.5	79.5	60	14	110	106	70	16	137.5	132.5	90	20
54	56	54	40	12	84.0	81.0	60	14	112	108	70	16	140.0	135.0	90	20
55	57	55	40	12	85.5	82.5	60	14	114	110	70	16	142.5	137.5	90	20
56	58	56	40	12	87.0	84.0	60	16	116	112	70	16	145.0	140.0	100	20
57	59	57	40	12	88.5	85.8	60	16	118	114	70	16	-	-	-	-
58	60	58	40	12	90.0	87.0	60	16	120	116	70	16	147.5	142.5	100	20
59	61	59	40	12	91.5	88.5	60	16	122	118	70	16	150.0	145.0	100	20
60	62	60	40	12	93.0	90.0	60	16	124	120	70	16	152.5	147.5	100	20
61	63	61	50	12	94.5	91.5	70	16	126	122	80	16	155.0	150.0	100	20
62	64	62	50	12	96.0	93.0	70	16	128	124	80	16	-	-	-	-
63	65	63	50	12	97.5	94.5	70	16	130	126	80	16	-	-	-	-
64	66	64	50	12	99.0	96.0	70	16	132	128	80	16	-	-	-	-
65	67	65	50	12	100.5	97.5	70	16	134	130	80	16	167.5	162.5	-	20
66	68	66	50	12	102.0	99.0	70	16	136	132	80	16	-	-	-	-
67	69	67	50	12	103.5	100.5	70	16	138	134	80	16	-	-	-	-
68	70	68	50	12	105.0	102.0	70	16	140	136	80	16	-	-	-	-
69	71	69	50	12	106.5	103.5	70	16	142	138	80	16	-	-	-	-
70	72	70	50	12	108.0	105.0	70	16	144	140	80	16	180.0	175.0	-	20
72	74	72	-	12	111.0	108.0	-	16	148	144	-	16	185.0	180.0	-	20
75	77	75	-	12	115.5	112.5	-	16	154	150	-	20	192.5	187.5	-	20
76	78	76	-	12	117.0	114.0	-	16	156	152	-	20	195.0	190.0	-	20
80	82	80	-	12	123.0	120.0	-	16	164	160	-	20	205.0	200.0	-	25
85	87	85	-	12	130.5	127.5	-	16	174	170	-	20	217.5	212.5	-	25
90	92	90	-	12	138.0	135.0	-	16	184	180	-	20	230.0	225.0	-	25
