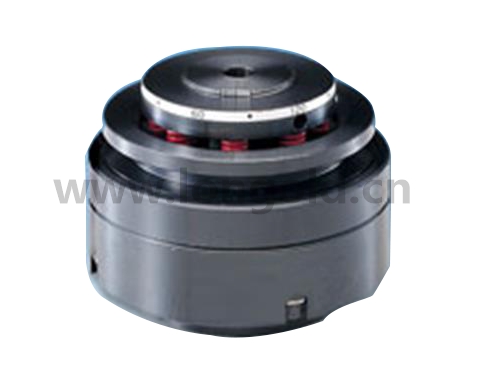

扭矩過載保護器 TGZ系列

可直接安裝在電機或高速轉軸上的過載保護裝置，敬請放心使用。同時具備開-閉離合器類似的功能，可對旋轉進行傳遞或中斷。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 過載分離后，輸入端持續空轉。高速軸可放心使用。
◎ 在設備停止后除去過負載并手動施加軸向外力后，再進行復位。
◎ 可自由地對旋轉傳遞進行(開關)。當成可靠的機械式開-閉離合器來使用。
◎ 作為扭矩傳遞元素的鋼珠和溝槽的排列僅在一處嚙合的獨特組合形式。
◎ 相鄰分離扭矩精度控制在±10%以內。
◎ 通過旋轉調節螺母就可能調自由調整分離扭矩。
◎ 顯眼的轉速刻度和角度刻度，更容易確認設定的扭矩。
◎ 通過與用非接觸型TG傳感器的組合，可檢出過負載、停止電機和發出警報。
◎ TGZ的聯軸器型產品種類齊全。

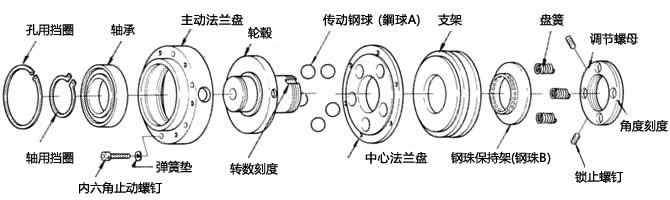

構造

動作原理

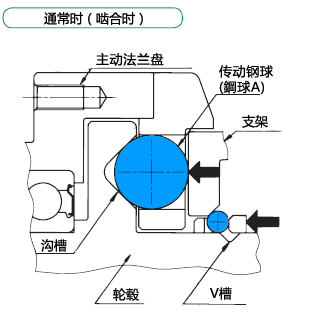

◎ 通常運行時（嚙合時）

扭矩傳遞通過向輪轂的溝槽加壓，通過被保持的滾珠A和主動法蘭盤進行。

鋼珠和溝槽僅在一處嚙合，復位后位相不會偏離

◎ 過載時（空轉時）

過載時（OFF時）滾珠A瞬間從溝槽跳出，同時將支架和滾珠B移動至調節螺栓側。

滾珠A從溝槽完全跳出狀態時，滾珠B進入輪轂外周的V槽，盤簧的加壓力不會傳遞至支架。

因此滾珠A不會復位于溝槽而是持續自由空轉。

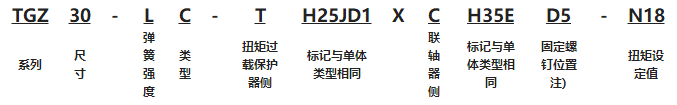

型號表示 TGZ系列

◎ 彈簧強度：

L: 弱

M: 中

H: 強

◎ 固定螺釘位置 (從調節螺母側看的位置)

型號表示 TGZ系列聯軸器型

* 軸孔為預留孔的場合，扭矩過載保護器標注TR，聯軸器標注CR。

◎ 彈簧強度：

L: 弱

M: 中

H: 強

◎ 固定螺釘位置 (從調節螺母側看的位置)

扭矩設定范圍 N?m	單體		聯軸器型
	軸孔徑范圍 mm	型號	聯軸器側軸孔徑范圍　mm	型號
	軸孔徑范圍 mm	型號	聯軸器側軸孔徑范圍　mm	型號
2.4～8.3	10～20	TGZ20-L	15～35	TGZ20-LC
4.1～16		TGZ20-M		TGZ20-MC
8.2～31		TGZ20-H		TGZ20-HC
5.9～21	14～30	TGZ30-L	20～47	TGZ30-LC
20～52		TGZ30-M		TGZ30-MC
39～108		TGZ30-H		TGZ30-HC
25～93	19～40	TGZ40-L	21～58	TGZ40-LC
44～127		TGZ40-M		TGZ40-MC
88～245		TGZ40-H		TGZ40-HC
63～157	24～50	TGZ50-L	21～63	TGZ50-LC
127～304		TGZ50-M		TGZ50-MC
245～451		TGZ50-H		TGZ50-HC

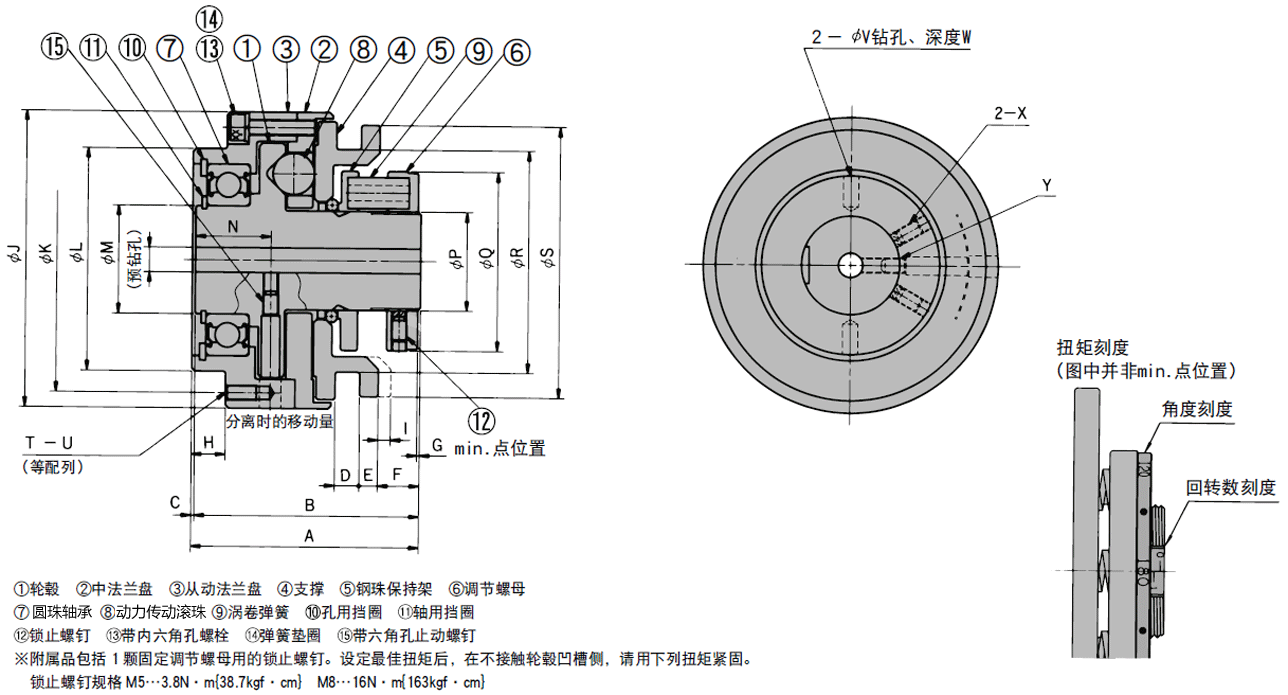

型號	扭矩設定范圍 N?m	最高轉速 r/min	彈簧顏色×個數	預制孔徑	最小軸孔徑	最大軸孔徑	A	B	C	D	E	F	G min.點位	H


TGZ20-L	2.4～8.3	1800	黃色×3	8	10	20	74.0	73.0	1.0	8.0	6.0	13.5	0.8	11.0
TGZ20-M	4.1～16	1800	藍色×3	8	10	20	74.0	73.0	1.0	8.0	6.0	13.5	0.8	11.0
TGZ20-H	8.2～31	1800	藍色×6	8	10	20	74.0	73.0	1.0	8.0	6.0	13.5	0.8	11.0
TGZ30-L	5.9～21	1800	黃色×4	12	14	30	83.5	82.0	1.5	8.0	6.0	14.5	1.1	11.5
TGZ30-M	20～52	1800	紅色×4	12	14	30	83.5	82.0	1.5	8.0	6.0	14.5	1.1	11.5
TGZ30-H	39～108	1800	紅色×8	12	14	30	83.5	82.0	1.5	8.0	6.0	14.5	1.1	11.5
TGZ40-L	25～93	1800	藍色×5	17	19	40	101.0	100.0	1.0	9.0	8.0	20.0	1.1	14.0
TGZ40-M	44～127	1800	紅色×5	17	19	40	101.0	100.0	1.0	9.0	8.0	20.0	1.1	14.0
TGZ40-H	88～245	1800	紅色×10	17	19	40	101.0	100.0	1.0	9.0	8.0	20.0	1.1	14.0
TGZ50-L	63～157	1800	紅色×5	22	24	50	114.5	112.0	2.5	10.0	9.0	20.2	1.2	16.0
TGZ50-M	127～304	1800	紅色×10	22	24	50	114.5	112.0	2.5	10.0	9.0	20.2	1.2	16.0
TGZ50-H	245～451	1800	潔凈×10	22	24	50	114.5	112.0	2.5	10.0	9.0	20.2	1.2	16.0

型號	I 分離時移動量	J	K PCD	L h7	M	N	P	Q	R	S	T	U 螺絲直徑×螺距	V	W	X 螺絲尺寸×長度	Y 螺絲尺寸×長度	質量 kg	慣性力矩 ×10^-2kg?m²	GD² ×10^-2kgf?m²


TGZ20-L	4.1	96	86	72	35	24.5	32	57	70	88	4	M5×10	5	10	M5×10	M5×10	2.57	0.273	1.09
TGZ20-M	4.1	96	86	72	35	24.5	32	57	70	88	4	M5×10	5	10	M5×10	M5×10	2.57	0.273	1.09
TGZ20-H	4.1	96	86	72	35	24.5	32	57	70	88	4	M5×10	5	10	M5×10	M5×10	2.57	0.273	1.09
TGZ30-L	4.7	118	106	87	45	27.5	45	75	88	108	4	M6×12	6	10	M5×10	M6×10	4.17	0.695	2.78
TGZ30-M	4.7	118	106	87	45	27.5	45	75	88	108	4	M6×12	6	10	M5×10	M6×10	4.17	0.695	2.78
TGZ30-H	4.7	118	106	87	45	27.5	45	75	88	108	4	M6×12	6	10	M5×10	M6×10	4.17	0.695	2.78
TGZ40-L	5.9	152	139	114	65	32.5	65	103	119	141	6	M6×12	8	14	M8×10	M8×10	8.71	2.400	9.60
TGZ40-M	5.9	152	139	114	65	32.5	65	103	119	141	6	M6×12	8	14	M8×10	M8×10	8.71	2.400	9.60
TGZ40-H	5.9	152	139	114	65	32.5	65	103	119	141	6	M6×12	8	14	M8×10	M8×10	8.71	2.400	9.60
TGZ50-L	7.0	178	162	133	75	37.0	75	113	138	166	6	M8×16	9	14	M8×10	M8×10	13.70	5.300	21.20
TGZ50-M	7.0	178	162	133	75	37.0	75	113	138	166	6	M8×16	9	14	M8×10	M8×10	13.70	5.300	21.20
TGZ50-H	7.0	178	162	133	75	37.0	75	113	138	166	6	M8×16	9	14	M8×10	M8×10	13.70	5.300	21.20

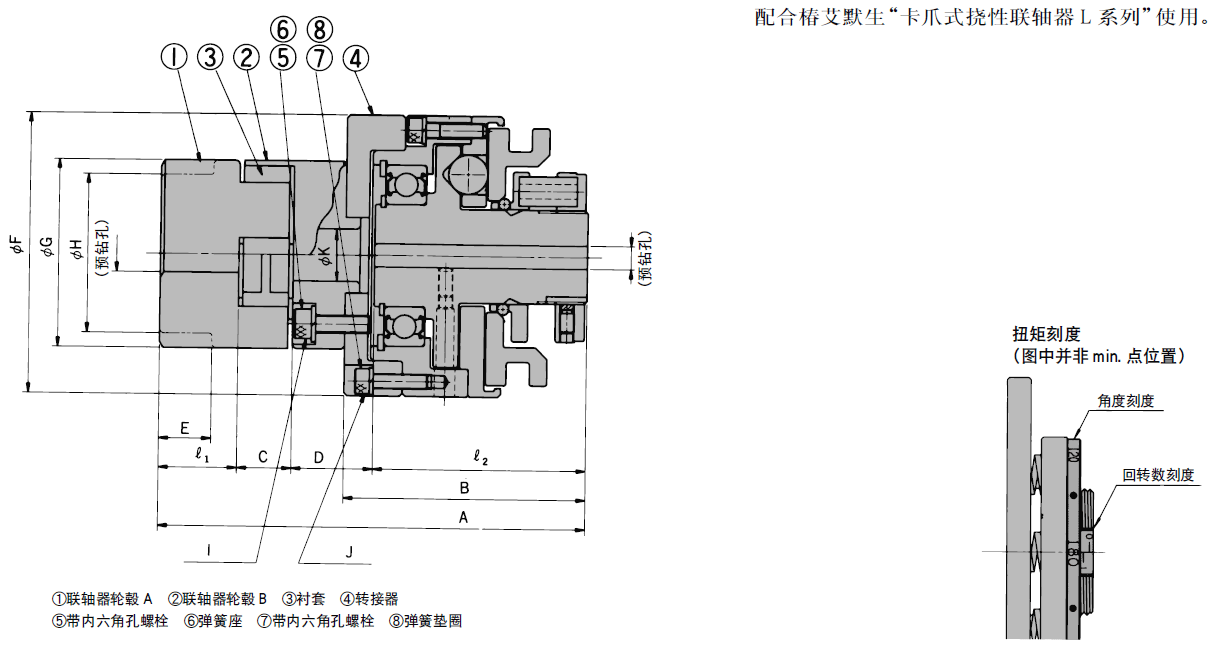

型號	扭矩設定范圍 N?m	最高轉速 r/min	扭矩過載保護器			聯軸器			A	B	C	D	?₁	?₂	E	F	G	H
			預制孔徑	最小軸孔徑	最大軸孔徑	預制孔徑	最小軸孔徑	最大軸孔徑
			預制孔徑	最小軸孔徑	最大軸孔徑	預制孔徑	最小軸孔徑	最大軸孔徑
TGZ20-LC	2.4～8.3	1800	8.0	10.0	20.0	12.7	15.0	35.0	146.0	83.0	18.8	27.2	27.0	73.0	-	96.0	64.3	-
TGZ20-MC	4.1～16	1800	8.0	10.0	20.0	12.7	15.0	35.0	146.0	83.0	18.8	27.2	27.0	73.0	-	96.0	64.3	-
TGZ20-HC	8.2～31	1800	8.0	10.0	20.0	12.7	15.0	35.0	146.0	83.0	18.8	27.2	27.0	73.0	-	96.0	64.3	-
TGZ30-LC	5.9～21	1800	12.0	14.0	30.0	18.0	20.0	47.0	180.0	93.5	22.6	32.5	42.9	82.0	-	118.0	84.1	-
TGZ30-MC	20～52	1800	12.0	14.0	30.0	18.0	20.0	47.0	180.0	93.5	22.6	32.5	42.9	82.0	-	118.0	84.1	-
TGZ30-HC	39～108	1800	12.0	14.0	30.0	18.0	20.0	47.0	180.0	93.5	22.6	32.5	42.9	82.0	-	118.0	84.1	-
TGZ40-LC	25～93	1800	17.0	19.0	40.0	19.1	21.0	58.0	213.0	111.0	26.1	32.9	54.0	100.0	34.9	152.0	114.3	101.6
TGZ40-MC	44～127	1800	17.0	19.0	40.0	19.1	21.0	58.0	213.0	111.0	26.1	32.9	54.0	100.0	34.9	152.0	114.3	101.6
TGZ40-HC	88～245	1800	17.0	19.0	40.0	19.1	21.0	58.0	213.0	111.0	26.1	32.9	54.0	100.0	34.9	152.0	114.3	101.6
TGZ50-LC	63～157	1800	22.0	24.0	50.0	19.1	21.0	63.0	242.0	127.5	26.1	40.4	63.5	112.0	34.9	178.0	127.0	107.9
TGZ50-MC	127～304	1800	22.0	24.0	50.0	19.1	21.0	63.0	242.0	127.5	26.1	40.4	63.5	112.0	34.9	178.0	127.0	107.9
TGZ50-HC	245～451	1800	22.0	24.0	50.0	19.1	21.0	63.0	242.0	127.5	26.1	40.4	63.5	112.0	34.9	178.0	127.0	107.9

型號	I 個數-螺絲尺寸×長度	J 個數-螺絲尺寸×長度	質量 kg	慣性力矩× 10^-2kg?m²	GD²× 10^-2kgf?m²	使用聯軸器型號	K	容許角度誤差deg.	容許平行誤差	容許軸向移位


TGZ20-LC	3-M6×20	4-M5×22	4.34	0.44	1.76	L099-H	27	0.5	0.38	±0.5
TGZ20-MC	3-M6×20	4-M5×22	4.34	0.44	1.76	L099-H	27	0.5	0.38	±0.5
TGZ20-HC	3-M6×20	4-M5×22	4.34	0.44	1.76	L099-H	27	0.5	0.38	±0.5
TGZ30-LC	6-M6×22	4-M6×22	7.77	1.22	4.86	L110-H	40	0.5	0.38	±0.7
TGZ30-MC	6-M6×22	4-M6×22	7.77	1.22	4.86	L110-H	40	0.5	0.38	±0.7
TGZ30-HC	6-M6×22	4-M6×22	7.77	1.22	4.86	L110-H	40	0.5	0.38	±0.7
TGZ40-LC	6-M6×25	6-M6×25	15.40	4.05	16.20	L190-H	54	0.5	0.38	±1.0
TGZ40-MC	6-M6×25	6-M6×25	15.40	4.05	16.20	L190-H	54	0.5	0.38	±1.0
TGZ40-HC	6-M6×25	6-M6×25	15.40	4.05	16.20	L190-H	54	0.5	0.38	±1.0
TGZ50-LC	6-M8×25	6-M8×25	23.20	8.63	34.50	L225-H	60	0.5	0.38	±1.0
TGZ50-MC	6-M8×25	6-M8×25	23.20	8.63	34.50	L225-H	60	0.5	0.38	±1.0
TGZ50-HC	6-M8×25	6-M8×25	23.20	8.63	34.50	L225-H	60	0.5	0.38	±1.0
