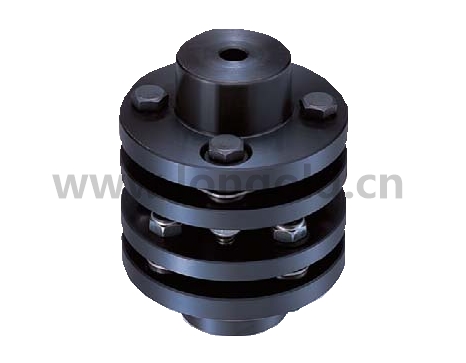

ECHT撓性聯軸器 NEF 鍵締結

長壽命、免潤滑、耐環境。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 庫存豐富的軸孔加工品&對應短期交貨

以標準軸孔徑的加工完成品附上新JIS鍵槽普通形后以豐富地庫存形式存在。
◎ 長壽命
因為沒有磨損部分，能長期使用。
◎ 無潤滑
沒有滑動部和旋轉部，因此無需注油。我們提供可代替需注油的齒輪聯軸器的G型聯軸器。
◎ 高扭轉剛性
基于有限要素法的最優形狀膜片，同時兼備高扭轉剛性與撓性。
◎ 耐環境規格
對應無塵室或淋水等惡劣環境中的不銹鋼規格和無電解鎳鍍規格。
* 可制造電氣絕緣規格(長型墊塊型)

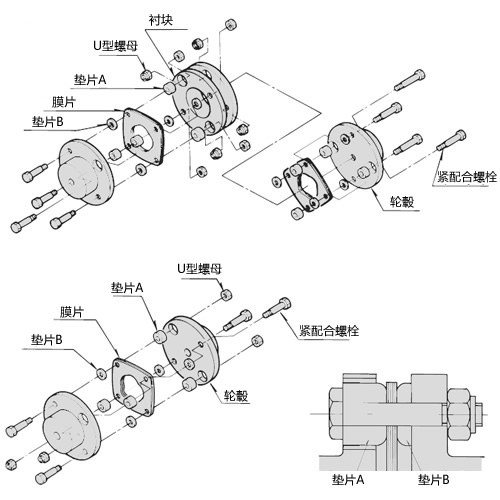

構造

型號

(1) 輪轂的種類: A = 適配型輪轂
(2) 軸孔徑公差
(3) 軸孔徑 (底孔: R)
(4) 鍵槽公差
(5) 固定螺栓的位置

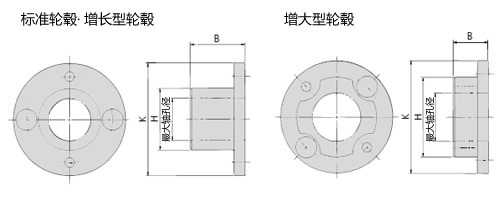

各種輪轂形狀

◎ 增大型輪轂

當傳動能力滿足要求，軸孔徑超過標準輪轂的最大軸孔直徑時，可用增大軸徑H的增大型輪轂，而無需增大產品尺寸。

◎ 增長型輪轂

當鍵槽面壓超過標準輪轂要求時，可使用延長輪轂長度的延長型輪轂用于降低鍵槽面壓。

ECHT撓性聯軸器 NEF 鍵締結尺寸

型號	容許扭矩		最高轉速	底孔 d	鍵槽標準孔軸徑	鍵槽最大軸徑φ			扭轉剛性		軸向彈簧數量
	容許扭矩		最高轉速			鍵槽最大軸徑φ			扭轉剛性		軸向彈簧數量
	N?m	kgf?m	r/min			標準輪彀	增長型輪轂	增大型輪轂	N?m/rad	kgf?m/rad	N/mm	kgf/mm
	N?m	kgf?m	r/min			標準輪彀	增長型輪轂	增大型輪轂	N?m/rad	kgf?m/rad	N/mm	kgf/mm
NEF02W	19.6	2	20000	8	12～25	20	-	25	1.00×10⁴	0.10×10⁴	34.3	3.5
NEF04W	39.2	4	20000	8	10～22	23	23	29	1.18×10⁴	0.12×10⁴	20.6	2.1
NEF10W	98.0	10	20000	10	12～32	32	32	40	3.92×10⁴	0.4×10⁴	29.4	3.0
NEF18W	176.0	18	18000	12	14～35	35	35	42	7.84×10⁴	0.8×10⁴	63.7	6.5
NEF25W	245.0	25	15000	15	17～42	42	42	48	12.7×10⁴	1.3×10⁴	78.4	8.0
NEF45W	441.0	45	13000	15	25～50	50	50	60	21.6×10⁴	2.2×10⁴	109.0	11.1
NEF80W	784.0	80	12000	15	30～60	60	60	70	39.2×10⁴	4.0×10⁴	153.0	15.6
NEF130W	1270.0	130	10000	25	35～70	74	74	85	73.5×10⁴	7.5×10⁴	177.0	18.1
NEF210W	2060.0	210	8000	25	-	83	83	90	11.3×10⁵	11.5×10⁴	225.0	23.0
NEF340W	3330.0	340	7500	45	-	95	95	110	16.2×10⁵	16.5×10⁴	235.0	24.0
NEF540W	5290.0	540	3400	50	-	109	109	120	21.4×10⁵	21.8×10⁴	274.0	28.0
NEF700W	6860.0	700	3100	50	-	118	118	130	29.1×10⁵	29.7×10⁴	294.0	30.0

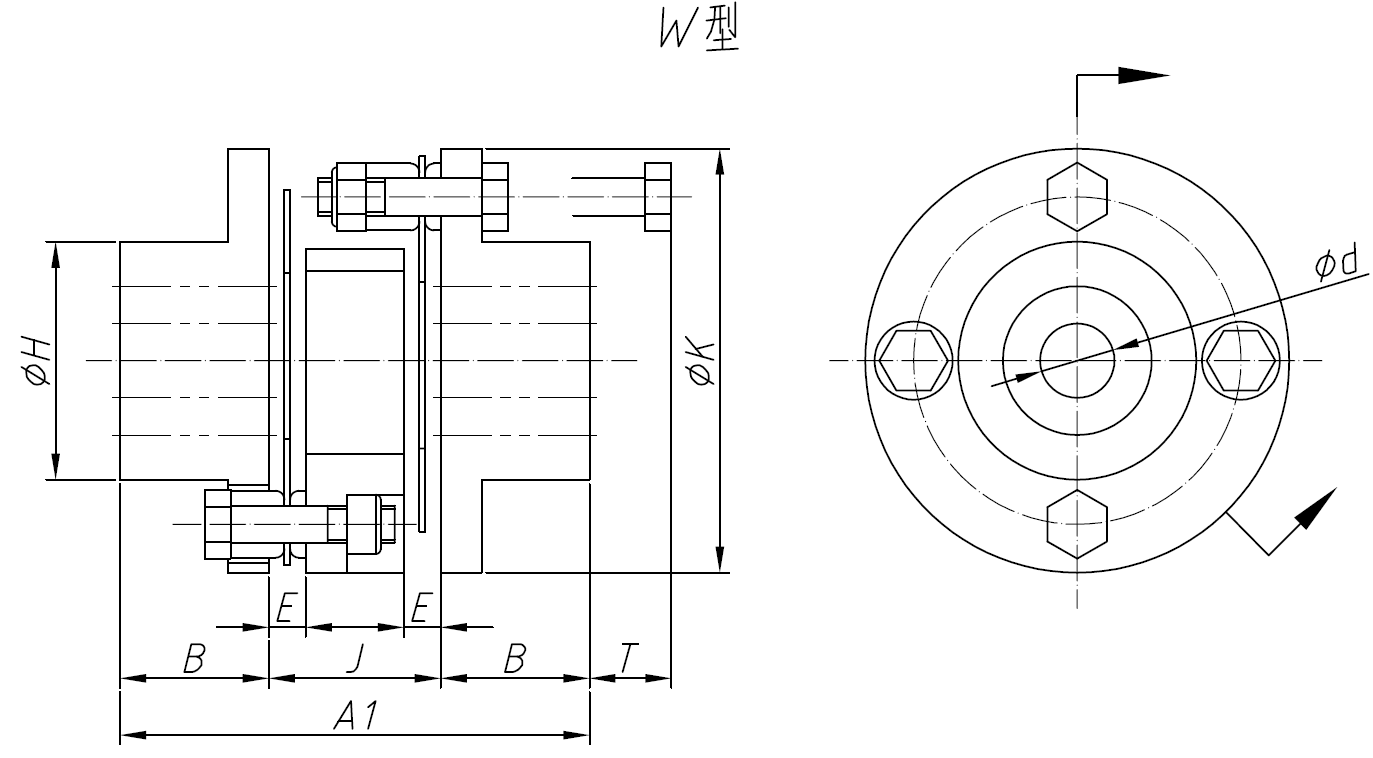

型號	PCD	A₁	A₂	B	B_L	E	F	H	H_L	J	K	D_d	N	No	Ni	T	T'	允許偏差值			質量	慣性力矩	GD²
																		角度誤差	平行誤差	軸向位移	質量	慣性力矩	GD²
																		deg		mm	kg	kg?m²	kgf?cm²
																		deg		mm	kg	kg?m²	kgf?cm²
NEF02W	44.0	63.0	-	20.0	－	4.9	5.5	32	45	23	57	21	24	－	24	11.0	－	2	0.3	±1.6	0.45	1.66×10^-4	6.64
NEF04W	49.5	86.8	101.4	25.4	40	6.1	7.5	34	50	36	67.5	29	25	33	25	15.5	0.9	2	0.5	±1.6	0.95	5.3×10^-4	21.4
NEF10W	63.0	89.8	104.4	25.4	40	6.6	7.5	46	66	39	81	37	37	46	37	16.0	1.4	2	0.55	±2.0	1.4	12×10^-4	47
NEF18W	71.0	104.4	120.7	28.7	45	8.3	9.0	51	66	47	93	39	38	48	38	23.0	6.7	2	0.6	±2.4	2.3	25×10^-4	100
NEF25W	82.0	120.0	136.5	33.5	50	11.2	9.0	61	78	53	104	45	47	58	47	21.0	4.5	2	0.7	±2.8	3.0	41×10^-4	166
NEF45W	96.0	144.2	163.1	41.1	60	11.7	11.5	71	92	62	126	51	58	69	58	23.0	4.1	2	0.8	±3.2	5.4	110×10^-4	440
NEF80W	111	164.6	186.8	47.8	70	11.7	14.0	84	104	69	143	61	71	81	71	29.5	7.3	2	0.9	±3.6	8.2	200×10^-4	800
NEF130W	134	192.4	220.2	57.2	85	16.8	14.0	106	129	78	168	73	92	102	92	20.0	（7.8）	2	1	±5.0	12.2	447×10^-4	1787
NEF210W	153	216.0	272.5	63.5	120	17.0	16.5	118	147	89	194	84	103	114	103	32.5	（24）	2	1.2	±5.4	18.9	931×10^-4	3722
NEF340W	172	249.4	313.2	76.2	140	21.6	16.5	137	166	97	214	97	118	132	118	19.5	（44.3）	2	1.3	±6.6	15.1	1478×10^-4	5912
NEF540W	198	286.8	337.9	88.9	140	23.9	19.0	156	191	109	246	110	135	151	135	24.5	（15.6）	2	1.4	±7.6	38.6	3014×10^-4	12055
NEF700W	218	337.2	385.6	101.6	150	27.2	25.5	169	209	134	276	120	146	164	146	40.0	(8.4）	2	1.8	±8.0	60.0	5972×10^-4	23889

型號	容許扭矩		最高轉速	底孔 d	鍵槽標準孔軸徑	鍵槽最大軸徑φ			扭轉剛性		軸向彈簧數量
	容許扭矩		最高轉速			鍵槽最大軸徑φ			扭轉剛性		軸向彈簧數量
	N?m	kgf?m	r/min			標準輪彀	增長型輪轂	增大型輪轂	N?m/rad	kgf?m/rad	N/mm	kgf/mm
	N?m	kgf?m	r/min			標準輪彀	增長型輪轂	增大型輪轂	N?m/rad	kgf?m/rad	N/mm	kgf/mm
NEF02S	19.6	2	20000	8	12～25	20	-	25	1.96×10⁴	0.2×10⁴	68.6	7.0
NEF04S	39.2	4	20000	8	10～22	23	23	29	2.45×10⁴	0.25×10⁴	40.2	4.1
NEF10S	98.0	10	20000	10	12～32	32	32	40	8.82×10⁴	0.9×10⁴	58.8	6.0
NEF18S	176	18	18000	12	14～35	35	35	42	15.7×10⁴	1.6×10⁴	127	13.0
NEF25S	245	25	15000	15	17～42	42	42	48	25.5×10⁴	2.6×10⁴	157	16.0
NEF45S	441	45	13000	15	25～50	50	50	60	44.1×10⁴	4.5×10⁴	219	22.3
NEF80S	784	80	12000	15	30～60	60	60	70	78.4×10⁴	8×10⁴	307	31.3
NEF130S	1270	130	10000	25	35～70	74	74	85	14.7×10⁵	15×10⁴	355	36.2
NEF210S	2060	210	8000	25	-	83	83	90	22.5×10⁵	23×10⁴	441	45.0
NEF340S	3330	340	7500	45	-	95	95	110	32.3×10⁵	33×10⁴	470	48.0
NEF540S	5290	540	3400	50	-	109	109	120	43.1×10⁵	44×10⁴	549	56.0
NEF700S	6860	700	3100	50	-	118	118	130	58.8×10⁵	60×10⁴	588	60.0

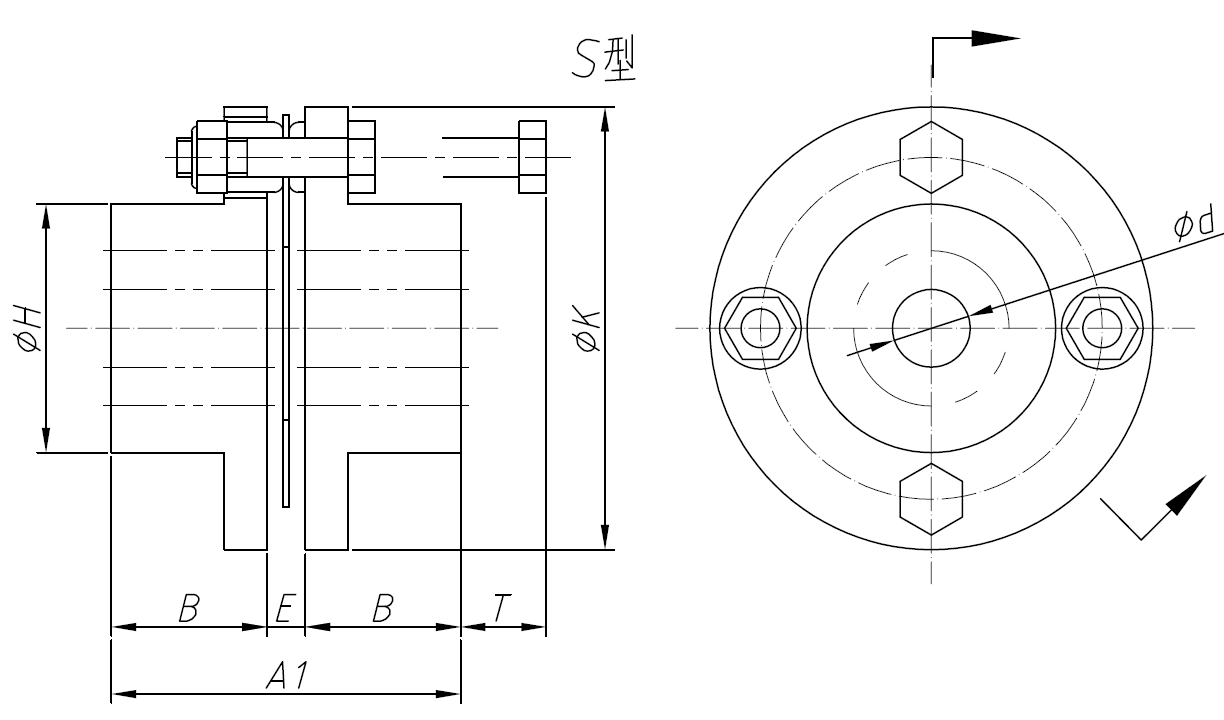

型號	A₁	A₂	B	B_L	E	H	H_L	K	T	允許偏差值		質量	慣性力矩	GD²
										角度誤差	軸向位移	質量	慣性力矩	GD²
										deg	mm	kg	kg?m²	kgf?cm²
										deg	mm	kg	kg?m²	kgf?cm²
NEF02S	44.9	-	20.0	－	4.9	32	45	57	11.0	1	±0.8	0.33	1.23×10^-4	4.9
NEF04S	56.9	71.5	25.4	40	6.1	34	50	67.5	15.5	1	±0.8	0.60	2×10^-4	8.0
NEF10S	57.4	72.0	25.4	40	6.6	46	66	81	16.0	1	±1.0	0.80	6×10^-4	25
NEF18S	65.7	82.0	28.7	45	8.3	51	66	93	23.0	1	±1.2	1.30	13×10^-4	53
NEF25S	78.2	94.7	33.5	50	11.2	61	78	104	21.0	1	±1.4	1.80	22×10^-4	89
NEF45S	93.9	112.8	41.1	60	11.7	71	92	126	23.0	1	±1.6	3.20	56×10^-4	224
NEF80S	107.3	129.5	47.8	70	11.7	84	104	143	29.5	1	±1.8	4.90	110×10^-4	440
NEF130S	131.2	159.0	57.2	85	16.8	106	129	168	20.0	1	±2.5	7.80	270×10^-4	1080
NEF210S	144.0	200.5	63.5	120	17.0	118	147	194	32.5	1	±2.7	11.70	520×10^-4	2080
NEF340S	174.0	237.8	76.2	140	21.6	137	166	214	19.5	1	±3.3	16.40	880×10^-4	3520
NEF540S	201.7	252.8	88.9	140	23.9	156	191	246	24.5	1	±3.8	25.10	1750×10^-4	7000
NEF700S	230.4	278.8	101.6	150	27.2	169	209	276	40.0	1	±4.0	37.00	3250×10^-4	13000
