礦用超扁平鏈

超扁平鏈是比標準緊湊鏈更扁的一種礦用刮板機鏈條。超扁平鏈更低的立環高度可使初期張緊的鏈條在兩刮板間處于懸空狀態，可有效減少對中部槽中底板鏈道的磨損，提高中部槽的使用壽命。超扁平鏈優化設計的立環結構形狀可避免和減少堆鏈引起的鏈條打扭打結，同時平立搭接處加大接觸面的設計也可以顯著降低環間接觸壓強和磨損，提高鏈條耐磨性和使用壽命。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

特點

◎ 超扁平鏈可以使現有的輸送機從普通緊湊鏈或圓環鏈升級到更大一或兩個規格的超扁平鏈。

◎ 超扁平鏈更低的立環高度可使初期張緊的鏈條在兩刮板間處于懸空狀態，可有效減少對中部槽中底板鏈道的磨損，提高中部槽的使用壽命。

◎ 超扁平鏈優化設計的立環結構形狀可避免和減少堆鏈引起的鏈條打扭打結，同時平立搭接處加大接觸面的設計也可以顯著降低環間接觸壓強和磨損，提高鏈條耐磨性和使用壽命。

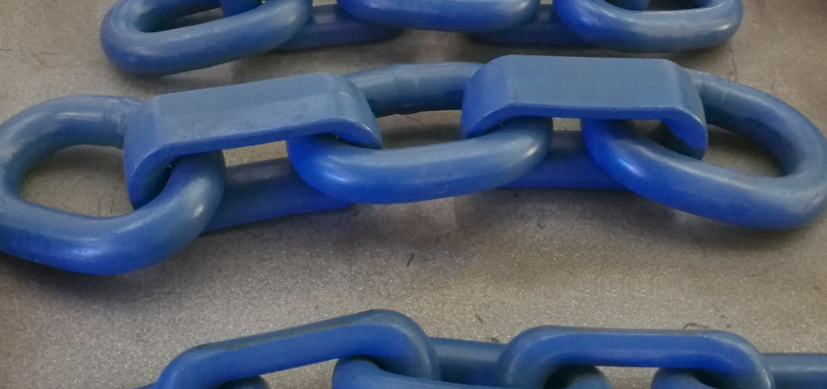

產品圖


型號表示

(1) 直徑：26mm

(2) 立環外寬：60mm

(3) 節距：92mm

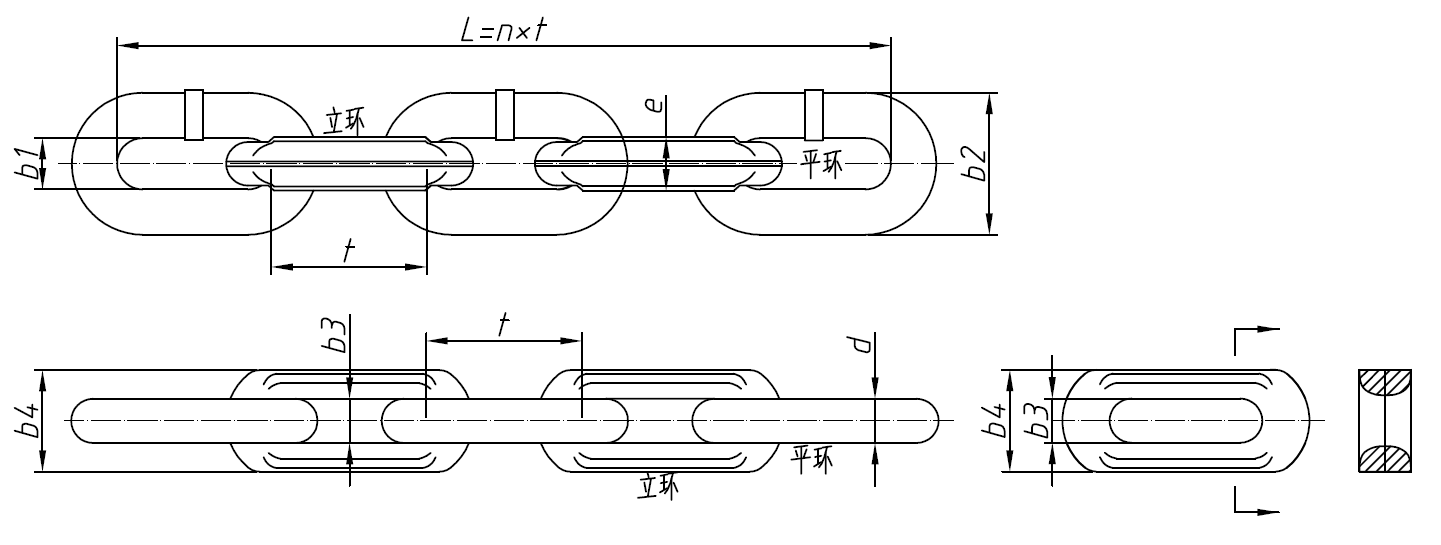

礦用超扁平鏈尺寸

規格	直徑d		立環厚度e	節距t 或t1/t2		平環		立環		圓弧半徑 r		單位長度質量
						內寬 b1	外寬 b2	內寬 b3	外寬 b4

*d/b4t或 d/b4t1/t2*	公稱尺寸	極限偏差	max.	公稱尺寸	極限偏差	min.	max.	min.	max.	公稱尺寸	極限偏差
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
*LD26/6092**	26	±0.8	30	92	±0.9	30	87	28	60	40	2	12.9
											0
*LD26/6492**	26	±0.8	30	92	±0.9	30	87	30	64	40	2	13.3
											0
*LD30/75108**	30	±0.9	34	108	±1.1	34	99	33	75	46	2	17.6
											0
*LD34/85126**	34	±1.0	37	126	±1.3	38	111	37	85	52	2	22.4
											0
*LD34/94126**	34	±1.0	36	126	±1.3	38	111	37	94	52	2	22.5
											0
*LD38/97126**	38	±1.1	42	126	±1.3	44	121	42	99	59	2	29.6
											0
*LD38/99137**	38	±1.1	42	137	±1.4	44	121	42	99	59	2	28.9
											0
*LD42/110137**	42	±1.1	46	137	±1.4	46	135	46	110	64	2	34.1
											0
*LD42/110146**	42	±1.1	46	146	±1.5	46	135	46	110	64	2	35.4
											0
*LD48/115152**	48	±1.4	58	152	±1.6	62	163	53	115	78	2	46.3
											0
*LD48/115144/160**	48	±1.4	58	144/160	±1.5/±1.6	62	163	53	115	78	2	45.5
											0
*LD52/127170**	52	±1.7	63	170	±1.9	65	172	56	127	83	2	53.8
											0
*LD56/131187**	56	±1.9	65	187	±2.1	69	187	60	131	92	2	59.9
											0
*LD60/135181/197**	60	±2.0	70	181/197	±2.3	73	198	63	135	96	2	66.0
											0
*LD65/155203**	65	±2.0	76	203	±1.7	87	222	69	155	109	2	88.0
											0

* 1.鏈環直邊直徑系指同一截面相互垂直兩個方向的觀測值之平均值。

2.平環最小內寬b1和最大外寬b2，在焊接部位以外的直邊寬度上測量。

3.圓弧半徑r在平環1.2d寬與120°角相夾得圓弧X陰影區域內測量。

規格	C級			加強型Q			最小彎曲撓度	Akv 沖擊	疲勞壽命
	試驗負荷	最小破斷負荷	最大工作負荷	試驗負荷	最小破斷負荷	最大工作負荷

d/b4t或 d/b4t1/t2	kN	kN	kN	kN	kN	kN	mm	J	次

*LD26/6092**	570	750	470	637	850	530	≥26	≥85	≥10W
*LD26/6492**	637	850	531	990	960	584
*LD30/75108**	848	1130	707	920	1280	777	≥30
*LD34/85126**	970	1280	800	1090	1450	905	≥34
*LD34/94126**	1090	1450	907	1180	1640	999
*LD38/97126**	1360	1820	1130	1480	2040	1250
*LD38/99137**	1360	1820	1130	1480	2040	1250	≥38
*LD42/110137**	1660	2300	1380	1750	2500	1520	≥42
*LD42/110146**
*LD48/115152**	1900	2900	1800	2200	3150	1990	≥48
*LD48/115144/160**
*LD52/127170**	2500	3400	2120	2400	3700	2330	≥52
*LD56/131187**	2600	3930	2460	3000	4300	2700	≥56
*LD60/135181/197**	3000	4500	2820	3200	5000	3100	≥60
*LD65/155203**	3710	5300	3300	3900	5500	3400	≥65	≥60	≥7W
